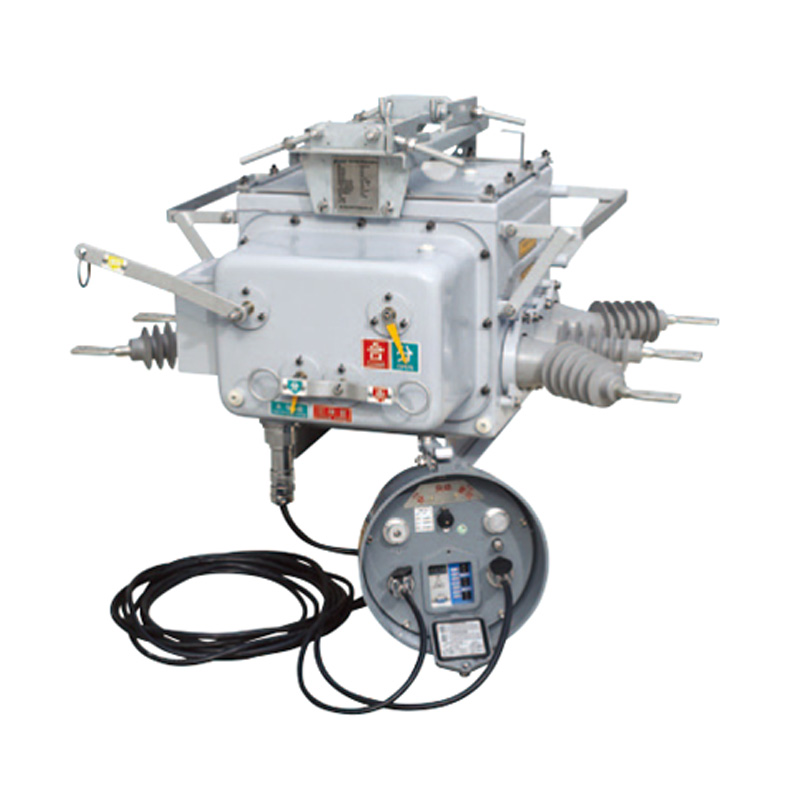

ZW20-12型戶外分界高壓真空斷路器(以下簡稱斷路器)為額定電壓12kV，三相交流50Hz的戶外配電設備。它采用真空滅弧和SF6氣體作為絕緣介質，箱體采用引進日本東芝公司VSP5的氣體密封、防爆、絕緣結構技術，進出線導管也進行了密封性能改進，整體密封性能優良，內部充裝的SF6氣體不泄漏，不受外界環境影響。其彈簧操作機構進行了小型化設計和可靠性和穩定性優化，采用直動鏈條傳動和多級脫扣系統，動作可靠性和穩定性比國內傳統機構具有顯著提高。主回路的軸與套之間的接觸采用了內收外張式表鏈結構，其接觸電阻小，溫升低。所以，ZW20-12型戶外分界高壓真空斷路器是一種免維護產品，是柱上斷路器中的佳品。

ZW20-12型戶外分界高壓真空斷路器符合國標GB1984《高壓交流斷路器》及GB/T11022《高壓開關設備及控制設備標準的共用技術要求》和相關的IEC標準。具有過流保護、接地保護、重合閘功能。通過航插與控制器相連具備: 故障自動切除單相接地故障、自動斷開相間短路故障、快速定位故障點、事件記錄等自動化功能。優良的電氣和機構性能，使ZW20-12型戶外分界高壓真空斷路器得到廣泛的應用。主要用于開斷，關合10kV電力系統的負荷電流及短路電流，適用于變電站及工礦企業配電系統中作保護和控制之用，更適用于電網頻繁操作的場合。本產品與控制器配套，作為分界斷路器用于電力公司與用戶分界第一-斷路器，具有全面的保護性能、優良的重合器功能，滿足配電自動化系統要求。
