LW3-12
a.周圍空氣溫度:-40℃~+80℃;
b.海拔高度:不超過3000m;
c.周圍空氣可以受到塵埃、煙、腐蝕性氣體、蒸汽或鹽霧的污染,污穢等級:Ⅳ級;
d.風速不超過34m/s (相當于圓柱表面上的700Pa);
e.來自開關設備和控制設備外部的振動或地動是可以忽略的;
f.在二次系統中感應的電磁干擾的幅值不超過1.10kV。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

型號構成及含義

Model structure and meaning

LW3-12戶外柱上斷路器是我公司相應國網一二次融合成套柱上開關入網新要求而開發的新一代產品,開關配置新一代零序電壓傳感,零序電流互感器和高精度3相電流互感器,SF6旋弧滅弧室,DC24V彈操機構,27芯不銹鋼航插,斷口距離38mm以上,接線端子孔距12.5*40mm,完全符合國網一二次融合柱上開關技術要求,便于國網統一采購,批量化生產。開關結構緊湊,布局合理,功能齊全,安全可靠;具有測量范圍寬,測量精度高,模擬量齊全便于準確判定線路各種故障;采用旋弧滅弧室加壓氣加SF6氣體綜合滅弧,能有效限制短路電流,降低開斷短路故障產生的操作過電壓,依靠電弧自身能量滅弧的作用。另外配合我公司主動干預保安消弧裝置,可以在故障開關上產生零序電壓凹陷,零序電流發散的特性,可以快速準確的捕捉故障點,隔離故障并恢復非故障區段供電。




1.1  10kV柱上六氟化硫斷路器型號為LW3G-12/T630-20,額定電流-開斷電流  630A-20kA,配電動彈簧操動機構,操作電壓DC24V。對地絕緣電阻大于1000MΩ。

1.2  斷路器箱體材料采用3mm304不銹鋼,防護等級不低于IP67;殼體上有位于在地面易觀察的、明顯的分、合閘位置指示器,指示器與操作機構可靠連接,指示動作可靠。應采用直徑12mm的防銹接地螺釘,接地點標有接地符號。殼體表面凸起,不會長期存水。殼體具備搬運把手,避免拽拉出線套管。配置吊用的吊環,可使懸吊中的開關設備保持水平,吊鏈與任何部件之間沒有摩擦接觸,避免在吊裝過程中劃傷箱體表面噴涂層。銘牌采用304不銹鋼制作,能耐風雨、耐腐蝕、保證使用過程中清晰可見,銘牌內容符合國家相關標準要求。

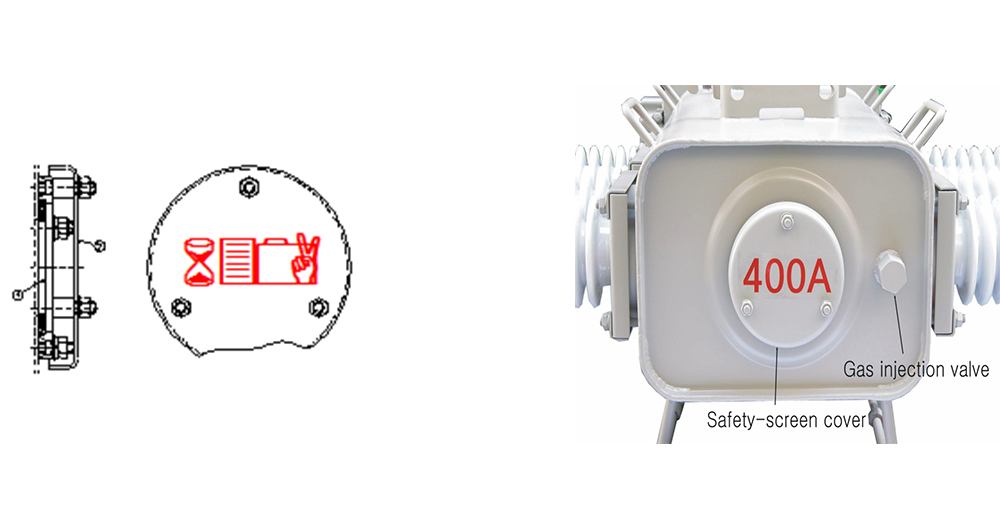

1.3 高氣壓泄壓報警裝置

為了防止開關因內部異常而引起氣體壓力急劇上升時導致容器破裂,特設置了高氣壓防爆泄壓裝置;泄壓膜在0.4MPa~0.6MPa(4-6 kg/cm2G)壓力時動作,釋放內部壓力。高氣壓防爆泄壓裝置安裝在手力操作把手反方向處,避免泄壓膜破裂危及操作者及公共安全。



圖13)  高氣壓泄壓防爆裝置


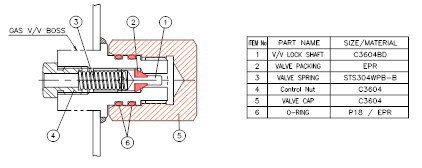

1.4 充氣閥

配備此閥以便需要時給開關殼體充裝SF6氣體。



1.5  斷路器配置三相電流互感器+零序電流互感器;相電流600/1 0.2S(5P10) 2.5VA;零序電流20/1 3級(5P10)0.5VA。準確級:零序一次側輸入電流1A-20A電流時,誤差小于等于3%,一次電流100A時,誤差小于等于10%。零序電壓精度等級為1級。

1.6 配置及接口采用共箱式結構、彈簧機構。航空插座,航空插頭及電纜應采用全密封防水結構,焊線側需用絕緣材料進行密封處理。零序電壓傳感器選用浙江華采產品,航空插頭插座選用臨沂龍立產品,銅洛合金材料。航空插頭尺寸及定義見附件。

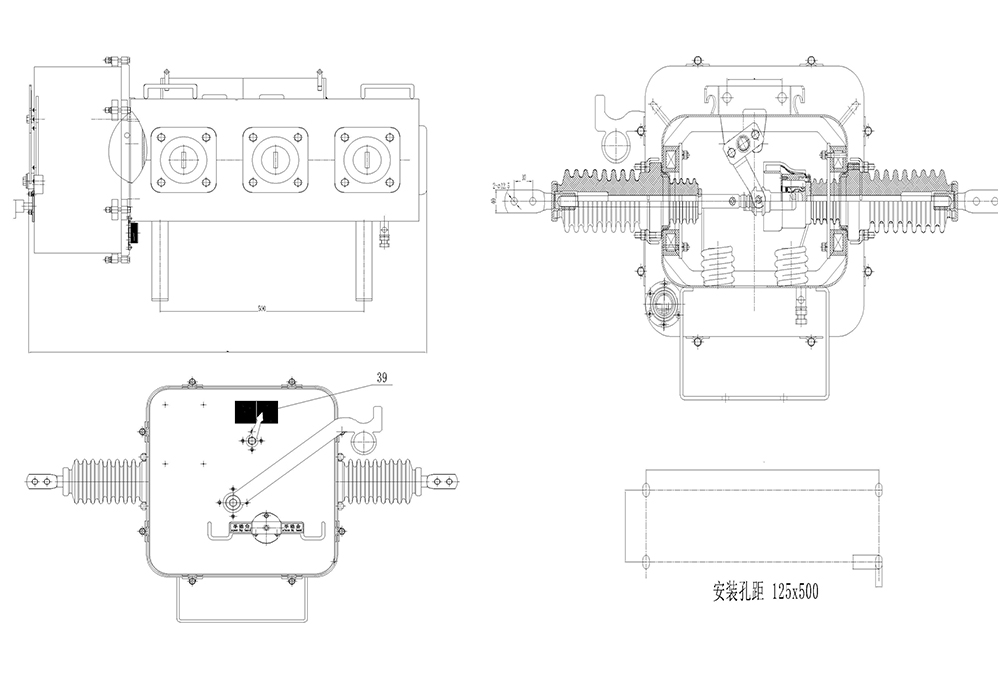

1.7 出線端子要求:一二次融合成套柱上斷路器采用端子出線方式,按下圖尺寸要求預留開關進出線接線端子





產品參數

Product parameters

    項目

    參數

    額定電壓

    12kV

    額定頻率

    50Hz

    額定電流

    630A

    額定短時耐受電流

    20kA

    額定短時耐受電流通流時間

    4s

    額定短時耐受電流(峰值)

    50kA

    額定短路關合電流(峰值)

    50kA

    額定電纜充電電流

    25A

    額定短路開斷電流

    20kA

    額定操作順序

    分-0.3s-合分-180s-合分

    額定工作壓力(表壓Mpa 20℃時)

    0.35

    最低功能壓力(表壓Mpa20℃時)

    0.25

    額定工頻耐受電壓(1分鐘)

    (最低工作壓力下額定絕緣水平)

    相間及相對地

    42kV

    絕緣斷口間

    48kV

    額定雷電沖擊耐壓(BIL)

    (最低工作壓力下額定絕緣水平)

    相間及相對地

    75kV

    絕緣斷口間

    85kV

    額定機械穩定性次數

    斷路器

    6000次(E2級)

    SF6氣體年泄漏率

    ≤0.5%

    額定合/分閘操作電壓(V)

    DC24V

    總重量

    150kg

    外形尺寸(長×寬×高)

    1015×950×580mm

    合閘時間

    額定操作電壓

    50±m(xù)s

    最高操作電壓

    40~60ms

    最低操作電壓

    40~60ms

    分閘時間

    額定操作電壓

    40±m(xù)s

    最高操作電壓

    35~55ms

    最低操作電壓

    35~55ms

    合閘不同期

    ≤ 2

    分閘不同期 (ms)

    ≤ 2

    剛合速度(m/s)

    2.6±0.2

    剛分速度(m/s)

    2.6±0.2

    觸頭開距

     38±2

    觸頭超行程

    22±1

    每相主回電阻 (不包括電纜)

    ≤130

    儲能電機功率不大于150W,儲能和操作電壓DC24V,便于加裝后備電源。
