KYN28-12
● 產品的外殼完全是由覆鋁鋅鋼板經機床加工多重折彎成形后用螺栓組裝而成,具有很高的機械強度,有效地保證了產品的整齊和美觀,柜門采用噴塑涂覆 ,具有較強的抗沖擊和耐腐蝕能力,產品外殼具有IP4X級的防護等級。
● 本產品的主開關可配置ABB公司生產的VD4型真空熔斷器,C3系列固定式負荷開關,同時也可配置多種國產系列真空熔斷器(如VS1、VH1、VK、ZN28)以取代國外同類產品。
● 無論的選用何種熔斷器,其裸導體空氣絕緣距離均能保證大于125mm,復合絕緣大于60mm,其斷路器均具有長壽命,高參數,少維護,體積小的獨特優點 ,KYN28 - 12鎧裝中置式金屬封閉開關設備適用于3.6~12kV三相交流50Hz電網 ,作為接受和分配電能 ,并對電路實行控制 ,監制和保護之用 。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

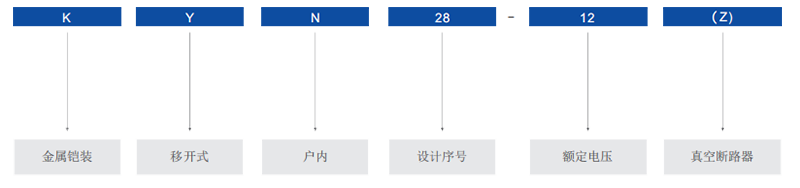

型號構成及含義

Model structure and meaning

產品描述:

KYN28A-12(Z)(GZS1)型鎧裝移開式交流金屬封閉開關設備,它適用于三相交流50Hz電力系統,用于接受和分配電能并對電路 實行控制、保護及監測。 本產品符合標準:GB3906《3.6~40.5kV交流金屬封閉開關設備》,GB/T11022《高壓開關設備和控制設備標準共用技術要 求》、lEC60298《額定電壓1kv及以上交流金屬封閉開關設備的控制設備》。

產品型號及其含義:




使用條件:

● 周圍空氣溫度:最高溫度+40℃,最低溫度-15℃。

● 濕度條件:日平均相對濕度:≤95%。 日平均水蒸氣壓力不超過2.2kPa。 月平均相對濕度90%。 月平均水蒸汽壓力1.8kPa。

● 海拔高度:1000m以下。

● 地震烈度:不超過8度。

● 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯染。

● 無經常性的劇烈振動場所。

● 超過GB3906規定的正常條件下使用時,由用戶和制造廠協商。


產品參數

Product parameters

    項目

    單位

    數據

    額定電壓

    kV

    3 6、 7 2. 12

    額定頻率

    Hz

    50

    斷路器額定電流

    A

    630、 1250、 1600、 2000. 2500. 3150

    開關設備額定電流

    A

    630、 1250、 1600、 2000、 2500、 3150

    額定短時耐受電流(4S)

    kA

    20、 25、 31 5、 40

    額定峰值耐受電流(峰值)

    kA

    50、 63、 80、 100

    額定短路開斷電流

    kA

    20、25、31 5、40

    額定短路關合電流(峰值)

    kA

    50、 63、 80、 100

    額定絕緣水平  1min工頻耐受電壓

    極間、極對地間

    kV

    25、 30、 42


    斷口間

    kV

    27、 34、 48

    雷電沖擊耐受

    極間、極對地間

    kV

    40、 60、 75

    電壓(峰值)

    斷口間

    kV

    46、 70、 85

    防護等級



    外殼外IP4X,隔室間、斷路器室門打開時為IP2X。
