高起點、高科技、高質量
致力于電氣行業高科技產品生產研發

您的位置:首頁>產品中心>高壓成套設備
KYN28-24
開關柜系24千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。
主要用于發電廠、中小型發電機送電,工礦企事業配電以及電業系統的二次變電所的受電 、送電及大型高壓電動機起動等實行控制保護 、 監測之用 。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

型號構成及含義

Model structure and meaning

產品描述:

開關柜系24千伏三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電,工礦企事業 配 電 以 及 電 業 系 統 的 二 次 變 電 所 的 受 電 、 送 電 及 大 型 高 壓 電 動 機 起 動 等 實 行 控 制 保 護 、 監 測 之 用 。 本 開 關 柜 滿 足 DL/T404,IEC298,Gb3906等標準要求。具有防止帶負荷推拉斷路器手車,防止誤分合斷路器、防止接地開關處在閉合位置 時關合斷路器,防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能。

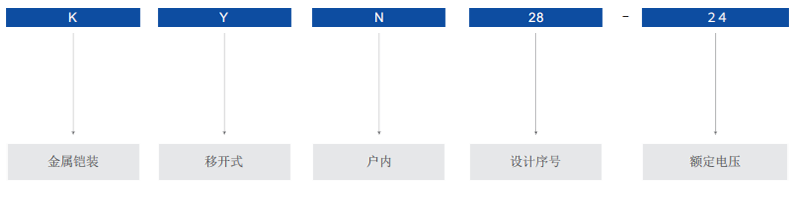

產品型號及其含義:




使用條件:

● 周圍空氣溫度:最高溫度+40℃,最低溫度-15℃。

● 濕度條件:日平均相對濕度:≤95%。  日平均水蒸氣壓力不超過2.2kPa。  月平均相對濕度90%。  月平均水蒸汽壓力1.8kPa。

● 地震烈度:不超過8度。水平加速度:0.3g。垂直加速度:0.15g。

● 環境條件:適用于3級污穢場所

● 安裝地點:戶內

● 安裝方式:地腳螺栓、焊接

產品參數

Product parameters

    項目

    單位

    數據

    額定電壓

    kV

    24

    1min工頻耐受電壓

    kV

    65

    雷電沖擊耐受

    kV

    125

    額定頻率

    Hz

    50

    主母線額定電流

    A

    1250、 1600、 2000、 2500、 3150

    分母線額定電流

    A

    1250、 1600、 2000、 2500、 3150

    額定短時耐受電流(有效值)

    kA

    25、31.5、40

    額定峰值耐受電流(峰值)

    kA

    63、 80、 100

    輔助電源電壓

    kV

    DC110, DC220

    外殼防火等級


    IP4X

    斷路器室門打開是防護等級


    IP2X

    外形尺寸(寬×高×深)

    mm

    1000X1800 X 2300

    重量

    kg

    850~1450
