結構緊湊
足工足料
操作靈活
運行穩定
聯鎖可靠

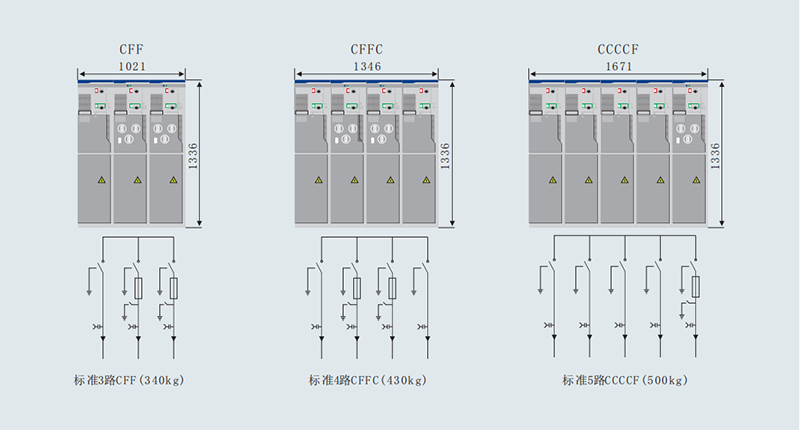

Model structure and meaning
產品描述:
我公司自主研發生產的GRM6-12型充氣式SF6金屬封閉全絕緣系列環網開關柜,廣泛用于20kV/10kV/6kV配電系統,是城鄉各類用 戶變配電系統的首選開關產品。開關拒為模塊化單元模式,可根據不同用途進行組合,由固定式單元組合與可擴展型單元兩太類 ,滿足各種變電站對緊湊型開關柜靈活使用的需要。 GRM6-12型充氣式環網柜是一個完全密封的系統,其所有帶電部件以及開關封閉在不銹鋼的殼體內。整個開關裝置不受外部環境 條件的影響,從而可以確保運行可靠性及人身始并且實現了免維護。通過選擇可擴展母線,可以實現任何組合,達到全模塊化。 擴展母線安全絕緣和屏蔽,確保了高可靠性和安全性。GRM6-12型充氣式環網柜同時可以提供TV化的自動化解決方案,形成了智 能化開關概念,并將現場安裝及調試工量降到最低。
模塊化設計:
GRM6-12采用模塊化的設計方案,其基本模塊單元為負荷開關模塊、組合電器模塊及其它特殊功能模塊。這些模塊任意組合就 形成了共箱式結構。在組合模塊里,任意一個功能與基本模塊內部結構大致相同。
使用標準:
● 國際際準
○ IEC60056、IEC60298、IEC60129、IEC60420、IEC60265、IEC60694等。
● 中國標準
○ G83804、GB3906、GB11022等。
Product parameters
項目 | 單位 | C模塊 | F模塊 | V模塊 | CB模塊 | ||
負荷開關 | 組合電器 | 真空開關 | 隔離/接地開關 | 真空斷路器 | 隔離/接地開關 | ||
額定電壓 | kV | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 | 12/24 |
工頻耐受電壓 | kV | 45/50 | 45/50 | 45/50 | 45/50 | 45/50 | 45/50 |
雷電沖擊耐受電壓 | kV | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 | 95/125 |
額定電流 | A | 630/630 | 注1) | 630/630 | 1250/630 | ||
閉環開斷電流 | A | 630/630 | |||||
電纜充電開斷電流 | A | 135/135 | |||||
5%額定有功負載開斷電流 | A | 31.5 | |||||
接地故障開斷電流 | A | 200/150 | |||||
接地故障時電纜充電的開斷電流 | A | 115/87 | |||||
短路開斷電流 | kA | 注2) | 20/16 | 25/20 | |||
關合能力 | kA | 63/52.5 | 注2) | 50/40 | 50/40 | 63/50 | 63/50 |
短時耐受電流2秒 | kA | 25 | |||||
短時耐受電流3秒 | kA | 21 | 20/16 | 20/16 | 25/20 | 25/20 | |
機械壽命 | 次 | 5000 | 3000 | 5000 | 5000 | 5000 | 5000 |
注:1)取決于熔斷器的電流額定值;2)受限于高壓熔斷器。

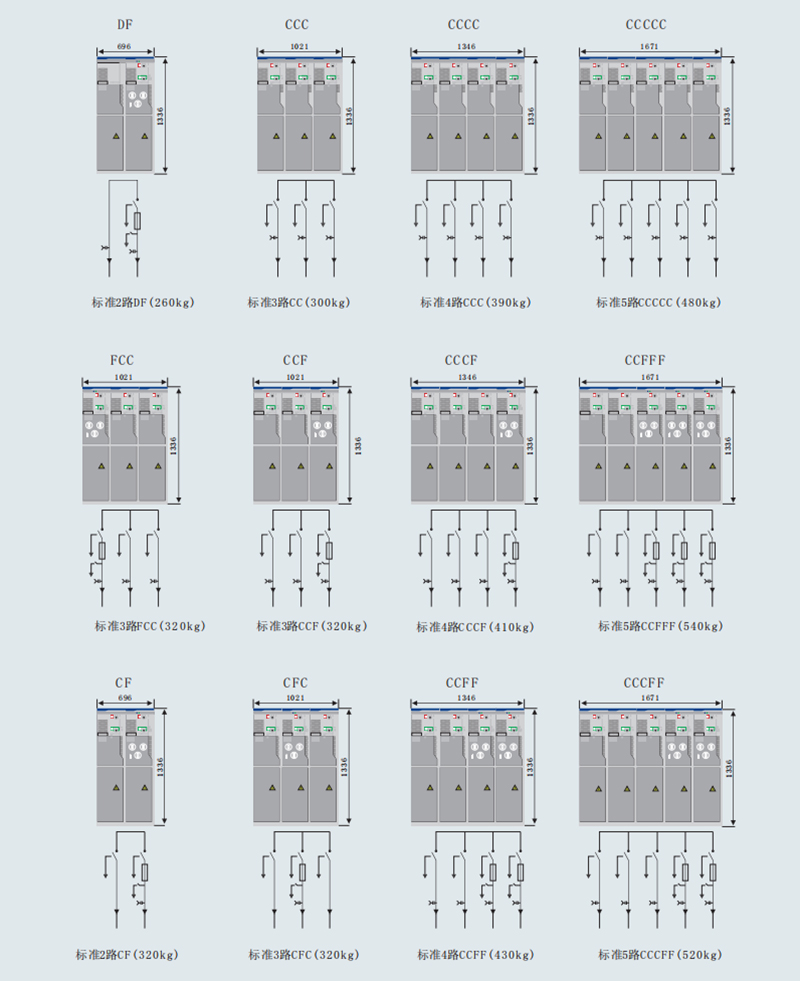

Model structure and meaning
