XGN15-12
● 海拔高度:不超過2000m;
● 環境溫度:最低氣溫-25℃;最高氣溫+40℃;
● 環境濕度:日平均值不超過95%;月平均值不超過90%;
● 抗震能力:8;
● 周圍空氣沒有爆炸性和屬性氣體,安裝場所無劇振動沖擊。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

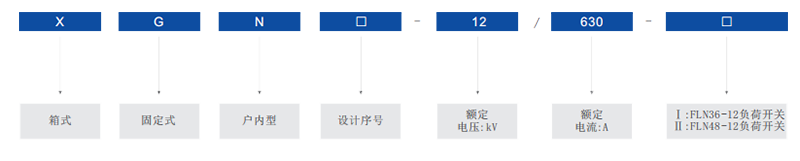

型號構成及含義

Model structure and meaning

產品描述:

XGN15-12六氟化硫環網柜是以FLN□-12型SF6負荷開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、緊湊型可 擴展的金屬封閉環網開關設備。具有結構簡單、操作靈活、連鎖可靠、安裝方便等特點。對各種不同的應用場合、不同的用 戶要求均能提供令人滿意的技術方案。 XGN15-12六氟化硫環網柜的主開關選用本公司生產的FLN36-12型、FLN48-12型SF6負荷開關,也可根據用戶的需要配裝VS1 型 、V D 4 / S型 、I S M型 真 空 斷 路 器 或H D 4 / 5 5型S F 6斷 路 器 。 負 荷 開 關 和 斷 路 器 可 手 動 或 電 動 操 作 , 選 配 電 動 操 作 機 構 、 PT、CT、FTU和通信裝置后可實現配電自動化功能。


產品型號及其含義:




結構特點:

● 開關設備由柜體、主開關(SF6負荷開關或組合電器)、接地開關、儀表室、母線及其它電器元器件和輔助元件組成。

● 柜體由敷鋁鋅鋼板經模數化成形組裝而成。柜背后設有泄壓通道,在山現內部故障時保護操作人員。

● 母線室的母線覆合絕緣,直接連接存負荷開關的接線端子上。三相母線按縱向排列,使得開關設備左右可任意擴展,極易 變換其布局。

● 儀表室位于開關設備的上部,室內可裝設電流表、電壓表、指示燈以及電動操作機構等。


負荷開關柜的結構及其組件:

● 基本結構

○ XGN15-12型負荷開關柜由以下四部分組成:

● 母線室

○ 母線室布置在柜的上部,在母線室中,主母線連接在一起,貫穿整排開關柜。

● 負荷開關

○ 可選用FLN36-12或FLN48-12或SFG型三工位SF6負荷開關,負荷開關的外殼為環氧樹脂澆注而成。

○ 充有SF6氣體作為滅弧和絕緣介質,負荷開關可以裝設SF6氣壓表和觀察孔。

● 電纜室 ○ 負荷開關柜有寬裕的電纜室,主要用于電力電纜的連接,使單芯或三芯電纜可以采用最簡單的非屏蔽電纜頭(戶內終端)進 行連接,同時充裕的空間還可以安裝避雷器、電流互感器、電壓互感器等元件,做為標準配置,柜門有觀察窗和安全聯鎖裝 置。電纜底板根據要求設有電纜密封圈,并配有支撐架和大小相宜的電纜夾,電纜室底板和門前框可以拆下,方便電纜安裝。 ○ 操動機構、連鎖機構和低壓控制室聯鎖的低壓室同時起到控制盤的作用,低壓室內裝有帶位置指示器的的彈簧操動機構和 機械聯鎖裝置,也可以裝設輔助觸點、電容式帶電顯示器、鑰匙鎖和電動操動裝置同時低壓室空間還可供裝設控制回路和測量 儀表等,750mm寬柜上設有兩個相同的低壓室,可裝更多附件。 ○ 柜的上部包括母線室、負荷開關、操動機構和低壓室,與下部口電纜室分隔開來,因此,可在柜的上部進行設備的維護、 檢修和更新工作。

● 基本組件

○ 整個負荷開關柜分為上部單元和下部單元兩部分,可以安全、方便地對裝于上部單元內的設備進行檢修及改造,并可更換 整個上部單元。

○ 上部單元,包括:

○ 三工位SF6負荷開關 ○ 配機械位置指示裝置的操動機構 ○ 母室亮體 ○ 集成式低壓室 ○ 聯銷裝置 ○ 母線 ○ 下部單元,包括

●電纜室殼體 ○ 配電纜支撐件的電纜室底板 ○ 可選組件 ○ 集成式帶電顯示器或者便攜式帶電顯示器插入接口 ○ 各位置的鋪助觸點:2NO+2NC ○ 帶報警觸點的SF6氣體壓力監視器 ○ 電動操作機構 ○ 電流互感器 ○ 電壓互感器(代替電纜連接) ○ 避雷器 ○ 接地母線 ○ 知路接地故障指示器 ○ 冷縮戶內電纜終端 ○ 壓力釋放通道 ○ 控制電纜 ○ 通道

產品參數

Product parameters

    項目

    單位

    負荷開關柜

    組合電器柜

    斷路器柜

    額定電壓

    KV

    12

    12

    12

    額定頻率

    HZ

    50/60

    50/60

    50/60

    額定電流

    A




    主母線

    A

    630

    630

    630

    分支母線

    A

    630

    125(視熔器額定電流而定)

    630

    額定絕緣水平

    KV




    工頻耐壓(相間及相對地)

    KV

    42

    42

    42

    工頻耐壓(斷口間)

    KV

    48

    48

    48

    工頻耐壓(控制和輔助回路)

    KV

    2

    2

    2

    留電沖擊耐壓(相間及相對地)

    KV

    75

    75

    75

    雷電沖擊耐壓(斷口間)

    KV

    85

    85

    85

    額定短時耐受電流(r.m.s)

    KA




    主回路

    KA

    20/3s

    25/2S

    接地回路

    KA

    20/25

    25/2S

    額定峰值耐受電流

    KA

    50

    63

    額定短路關合電流

    KA

    50

    80

    63

    額定瑯路開斷電流

    KA

    31.5

    25

    額定轉移電流

    A

    1700

    額定有功負載開斷電流

    A

    630

    額定閉環開斷電流

    A

    630

    630

    額定電纜充電開斷電流

    A

    10

    15

    防護等級


    IP3X

    IP3X

    IP3X

    機械壽命




    負荷開關


    5000

    5000

    10000

    接地開關


    2000

    2000

    2000
