您的位置:首頁>產品中心>高壓成套設備
KYN61-40.5
● 周圍空氣溫度:最高溫度+40℃,最低溫度-15℃。
● 濕度條件:
日平均相對濕度:≤95%,日平均水蒸氣壓力不超過2.2kPa。
月平均相對濕度90%,月平均水蒸汽壓力1.8kPa。
● 海拔高度:4000m及以下。
● 地震烈度:不超過8度。
● 周圍空氣應不受腐蝕性或可燃?xì)怏w、水蒸汽等明顯染。
● 無經常性的劇烈振動場所。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

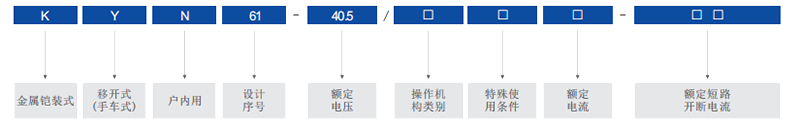

型號構成及含義

Model structure and meaning

產品描述:

KYN61-40.5型鎧裝移開式交流金屬封閉開關設備(以下簡稱“開關設備”)其主要特點是柜內配用ZN85-40.5型全絕緣真空 斷路器及彈簧操動機構,柜體采用鋼板噴塑組裝而成,提高了手車與柜體的配合精度,手車推進拉出十分輕便,互換性強。 外形美觀、方案齊全、使用安全可靠。 本產品用于35kV三相交流50Hz電力系統中,作為發電廠、變電所及工礦企業的配電室接受與分配電能之用,具有控制、保護 和監測等功能。本產品符合:GB3906《3~35kV交流金屬封閉開關設備》GB/TII022《高壓開關設備和控制設備標準的共用技 術要求》、DL/T404《交流高壓開關柜訂貨技術條件》、IEC60298《額定電壓1kV以上52kV及以下交流金屬封閉開關設備和控 制設備》標準。


產品型號及含義:




結構特點:

本產品分為柜體、手車兩大部分。柜體為鋼板彎制,噴塑后用螺栓組裝而成。按功能特征可分為小母線室、續電器儀表室、 手車室、電纜室和母線室四部分,各部分以接地的金屬隔板分隔。柜體外殼防護等級為I P 4 X;手車室門打開,防護等級為 IP2X。 本開關設備具有電纜進出線、架空進出線、母線聯絡、隔離、電壓互感器、避雷器等主電路方案。母線采用復合絕緣,相間 及連接頭配有用阻燃材料注塑而成的絕緣套,主母線相鄰柜間用母線套管隔開,能有效地防止事故蔓延,同時對主母線起到 輔助支撐作用。電纜室裝有接地開關、過電壓保護裝置等。 觸頭盒前裝有金屬活門,上下活門在手車從斷開/試驗位置運動到工作位置過程中自動打開,當手車反方向運動時自動關閉, 與高壓有效隔離。主開關、手車、接地開關及柜門之間的聯鎖均采用強制性機械閉鎖方式,滿足“五防”功能要求。 斷路器手車采用絲桿傳動推進機構,超越離合器。絲桿螺母推進機構輕松地操作使手車在試驗位置和工作位置之間移動,借 助絲桿螺母的自鎖性可使手車可靠的鎖定在工作位置,防止因電動力的作用引起手車竄動而引發事故。超越高合器在手車移 動退至試驗位置和時至工作位置時起作用,使操作軸與絲杠軸自動脫離而空轉,可防止誤操作而損壞推進機構。其他手車采 用杠桿推進機構。試驗工作位置有定位肖鎖定。 柜體外形尺寸為:寬X深X高:1400x2800x2600

產品參數

Product parameters

    額定電壓

    kV

    40.5

    額定電流

    主母線的額定電流

    A

    630、1250、1600

    配用斷路器的額定電流

    A

    630、 1250、1600

    額定絕緣水平

    1min工頗耐受電壓,極間、極地間/端口間

    kV

    95/110

    雷電沖擊耐受電壓(峰值),極間、機地間/斷口間

    kV

    185/215

    輔助回路、控制回路的工頻耐受電壓

    V/lnin

    2000

    額定頻率

    Hz

    50

    額定短路開斷電流

    kA

    20、25、31.5

    額定短時耐受電流/額定短路持續時間

    kA/4s

    20、25、31.5

    額定峰值耐受電流

    kA

    50、63、80

    額定短路關合電流

    kA

    50、63、80

    控制回路額定電壓

    V

    DC: 110 220,AC: 110 220

    防護等級

    開關設備外売


    IP4X

    隔室間(柜門打開時)


    IP2X
