高起點、高科技、高質量
致力于電氣行業高科技產品生產研發

您的位置:首頁>產品中心>高壓成套設備
XGN-12
● 周圍空氣溫度:最高溫度+40℃,最低溫度-15℃。
● 濕度條件:
日平均相對濕度:≤95%,日平均水蒸氣壓力不超過2.2kPa。
月平均相對濕度90%,月平均水蒸汽壓力1.8kPa。
● 海拔高度:4000m及以下。
● 地震烈度:不超過8度。
● 周圍空氣應不受腐蝕性或可燃氣體、水蒸汽等明顯染。
● 無經常性的劇烈振動場所。
● 超過GB3906規定的正常條件下使用時,由用戶和制造廠協商。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

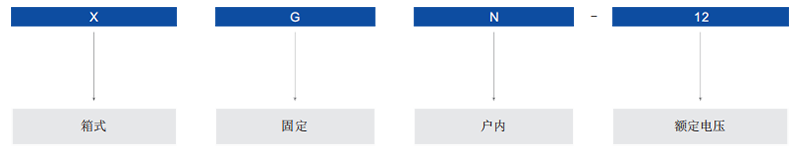

型號構成及含義

Model structure and meaning

產品描述:

XGN-12箱式固定交流金屬封閉開關設(簡稱“開關設備”),適用于額定電壓為3.6~12kV、50Hz,額定電流630A~3150A三相交 流單母線、雙母線、單母線帶旁路系統,作為接受和分配電能之用??蓾M足各種類型發電廠、變電站(所)及工礦企業的使用要 求。本 產 品 符 合 國 家 標 準GB3906《3~35kV交 流 金 屬 封 閉 開 關 設 備 》 、IEC60298《 交 流 金 屬 封 閉 開 關 設 備 和 控 制 設 備 》 、 及 DL/T402、DL/T404標準,達到“五防”閉鎖要求。


產品型號及含義:




使用條件:

● XGN-12開關柜為金屬封閉箱式結構,柜體骨架由角鋼焊接而成,柜內分為斷路器室、母線室、電纜室、繼電器室等,室與室 之間用鋼板隔開。

● 斷路器室在柜體前下部,斷路器的轉動由拉桿與操動機構連接,斷路器上接線端子與上隔離開關連接,斷路器下接線端子 與電流互感器連接,電流互感器與下隔離開關的接線端子連接,斷路器室還設有壓力釋放通道,若內部電弧發生時,氣體可 通過排氣通道將壓力釋放。

● 母線室在柜體后上部,為了減少柜體高度,母線呈品字形排列,以7350N抗彎強度的瓷質絕緣子支持,母線上隔離開關接 線端子相連接,相鄰兩柜母線室之間可隔離。

● 電纜室在柜體下部的后方,電纜室內支持絕緣子可設有電壓監視裝置,電纜固定在支架上,對于主結線為聯絡方案時,本 室則為聯絡電纜室。繼電器室在柜體上部前方,室內安裝板可安裝各種繼電器等,室內有端子排支架,門上可安裝指示儀 表、信號元件等二次元件,頂部還可布置二次小母線。

● 斷路器的操動機構裝在正面左邊位置,其上方為隔離開關的操作及聯鎖機構。開關柜為雙面維護,前面檢修繼電器室的二 次元件,維護操動機構,機械聯鎖及傳動部分,檢修斷路器。后面維修主母線和電纜終端,在斷路器室裝有照明燈。前門的下 方設有與柜寬方向平行的接地銅母線,其截面為4X40mm。

● 機械聯鎖:為了防止帶負荷分合隔離開關,防止誤分誤合斷路器,防止誤入帶電間隔;防止帶電合接地開關;防止帶接地 刀合閘,開關柜采用相應的機械連鎖,機械連鎖的動作原理如下:

○ 停電操作(運行一檢修):開關柜處于工作位置,即上下隔離開關、斷路器處于合閘狀態,前后門已鎖好,并處于帶電運行 之中,這時的小手柄處于工作位置。先將斷路器分閘后,再將小手柄扳到“分斷閉鎖”位置,這時斷路器不能合閘,將操作 手柄插入下隔離的操作孔內從上往下拉,拉到下隔離分閘位置,將手柄拿下,再插入上隔離操作孔內,從上往下拉,拉到上 隔離分閘位置,再將操作手柄拿下,插入接地開關操作孔內,從下往上推,使接地開關處于合閘位置,這時可將小手柄扳至 “檢修”位置。可先打開前門,取出門后邊鑰匙打開后門,停電操作完畢,檢修人員對斷路器室及電纜室進行維護和檢修。

○ 送電操作(檢修一運行)若已檢修完畢,需要送電,其操作程序如下:將后面關閉,鑰匙取出后關前門,將小手柄從“檢 修”位置扳到“分斷閉鎖”位置,這時前門被鎖定,斷路器不能合閘,用操作手柄插入接地開關操作孔內,從上向下拉,使接 地開關處于分閘位置,將操作手柄拿下,再插入上隔離的操作孔內,從下向上推,使上隔離處于合閘位置,將操作手柄拿下, 插入下隔離的操作孔內,從下向上推,使下隔離處于合閘位置,取出操作手柄,將小手柄扳至工作位置,可將斷路器合閘。

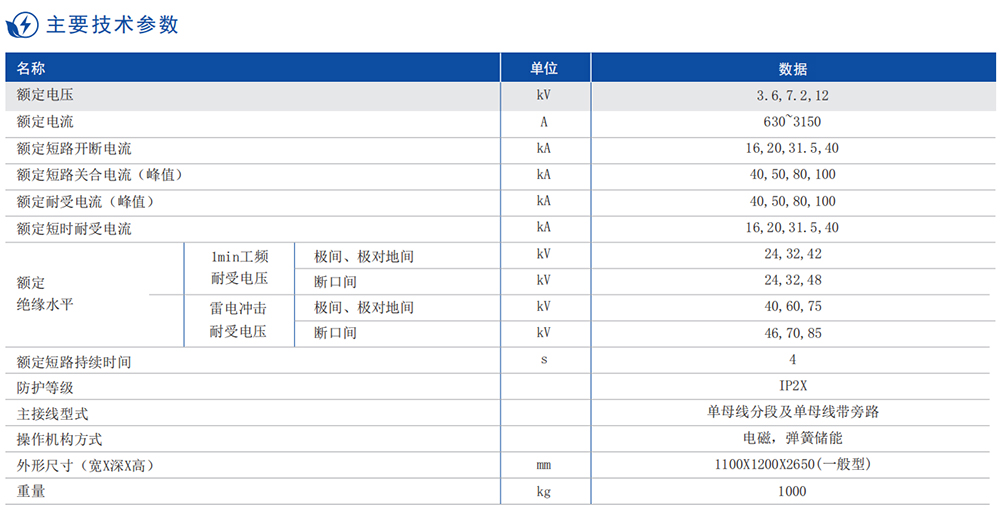

產品參數

Product parameters
