您的位置:首頁>產品中心>高壓成套設備
YB□-12/0.4
● 本產品由高壓配電裝置、變壓器及低壓配電裝置聯接而成,分成三個功能隔室,即高壓室、變壓器室和低壓室,高、低壓 室功能齊傘,高壓側一次供電系統,可布置成環網供電、終端供電、雙電源供電等多種供電方式,還可裝設高壓計量元件, 滿足高壓計量的需求。
● 高壓室結構緊湊合理,并具有全面防誤操作聯銷功能。
● 采用自然通風和強迫通風兩種方式。
● 箱體結構能防止雨水和污物進入,材料選用彩色鋼板制作,有防腐隔熱功能。具備長期戶外使用的條件,確保防腐、防水、防塵性能,使用壽命長,同時外形美觀。
  • 結構緊湊

  • 足工足料

  • 操作靈活

  • 運行穩定

  • 聯鎖可靠

型號構成及含義

Model structure and meaning

產品描述:

YB□-12/0.4系列預裝式變電站是將高壓電器設備,變壓器、低壓電器設備等組合成緊湊型成套配電裝置,用于城市高層建 筑、城鄉建筑、居民小區高、新技術開發區、中小型工廠、礦山油田以及臨時施工用電等場所,作配電系統中接受和分配電 能之用。 YB□-12/0.4系列預裝變電站具有成套性強、體積小、結構緊湊、運行安全可靠、維護方便、以及可移動等特點,與常規土 建式變電站相比,同容量的箱式變電站占地面積通常儀為常規變電站的1/10~15大大減少了設計工作量及施工量,減少了建設 費用。在配電系統中,可用于環網配電系統,也P J用于雙電源或放射終端配電系統,是目前城鄉變電站建設和改造的新型成 套設備。YB預裝式變電站符合GB/T17467-1998《高壓/低壓預裝式變電站》國家標準。

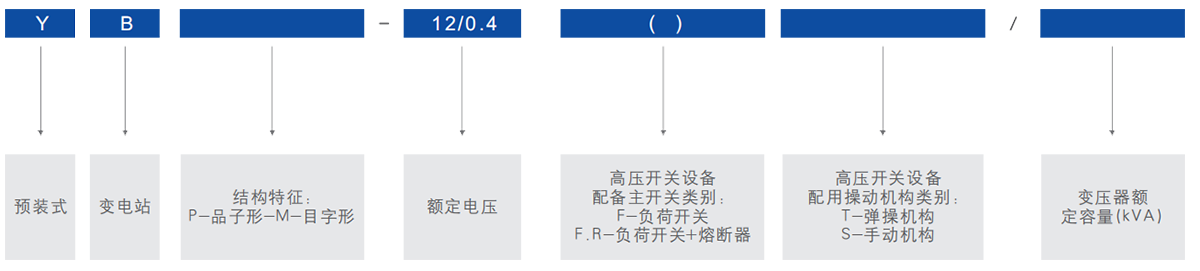

產品型號及其含義:




使用條件:

● 周?chē)諝鉁囟壬舷蕖?0℃下限≥-10℃         ● 陽光輻射≤1000W/m2

● 海拔≤1000m         ● 覆冰≤20mm

● 風速≤35 m/s         ● 濕度日平均相對濕度≤95%

月平均相對濕度≤90%

日平均相對水蒸氣壓力≤2.2kPa

月平均相對水蒸氣壓力≤1.8kPa

● 地震≤8度         ● 無火災、爆炸危險、嚴重污穢、化學腐蝕及劇烈震動的場所


訂貨須知:

● 訂貨時請?zhí)峁┮韵沦Y料:

○ 預裝式變電站型式。         ○ 變壓器型號和容量。

○ 高、低壓回路主接線方案圖。         ○ 有特殊要求的電氣元件型號和參數。

○ 外殼顏色。         ○ 備品、備件的名稱、數量以及其它要求。

產品參數

Product parameters

    名稱

    單位

    高壓電器設備

    變壓器

    低壓電器設備

    額定電壓

    KV

    10

    10/0.4

    0.4

    額定電流

    A

    630


    100~2500

    額定頻率

    Hz

    50

    50

    50

    額定容量

    kVA


    100*1250


    額定熱穩定電流

    kA

    20/4S


    30/15

    額定動穩定電流(峰值)

    kA

    50


    63

    額定關合短路電流(峰值)

    kA

    50


    15~30

    額定開斷短路電流

    kA

    31.5(熔斷器)



    額定開端負荷電流

    A

    630



    1min工頻耐受電壓

    kA

    對地、相間42斷口間48

    35/28 (5min)

    20/2.5

    雷電沖擊耐受電壓

    kA

    對地、相間75斷口間85

    75


    殼體防護等級


    IP23

    IP23

    IP23

    噪音水平

    dB


    油變≤55、干變≤65


    回路數

    個

    1~6

    2

    4~30

    低壓側最大無功補償

    kvar



    300
